Qu’est-ce que l’électroérosion à fil ?

L’électroérosion à fil, également connue sous le nom de découpe par fil (vous verrez parfois le sigle EDM pour Electrical Discharge Machining), est une technique de fabrication qui utilise des étincelles électriques pour couper des matériaux conducteurs. Cette méthode repose sur le principe de l’érosion par étincelles, où une fine électrode en fil, généralement en laiton ou en cuivre, est utilisée pour enlever le matériau de la pièce de travail qu’il faut usiner avec précision.

Fonctionnement d’une machine d’électroérosion à fil

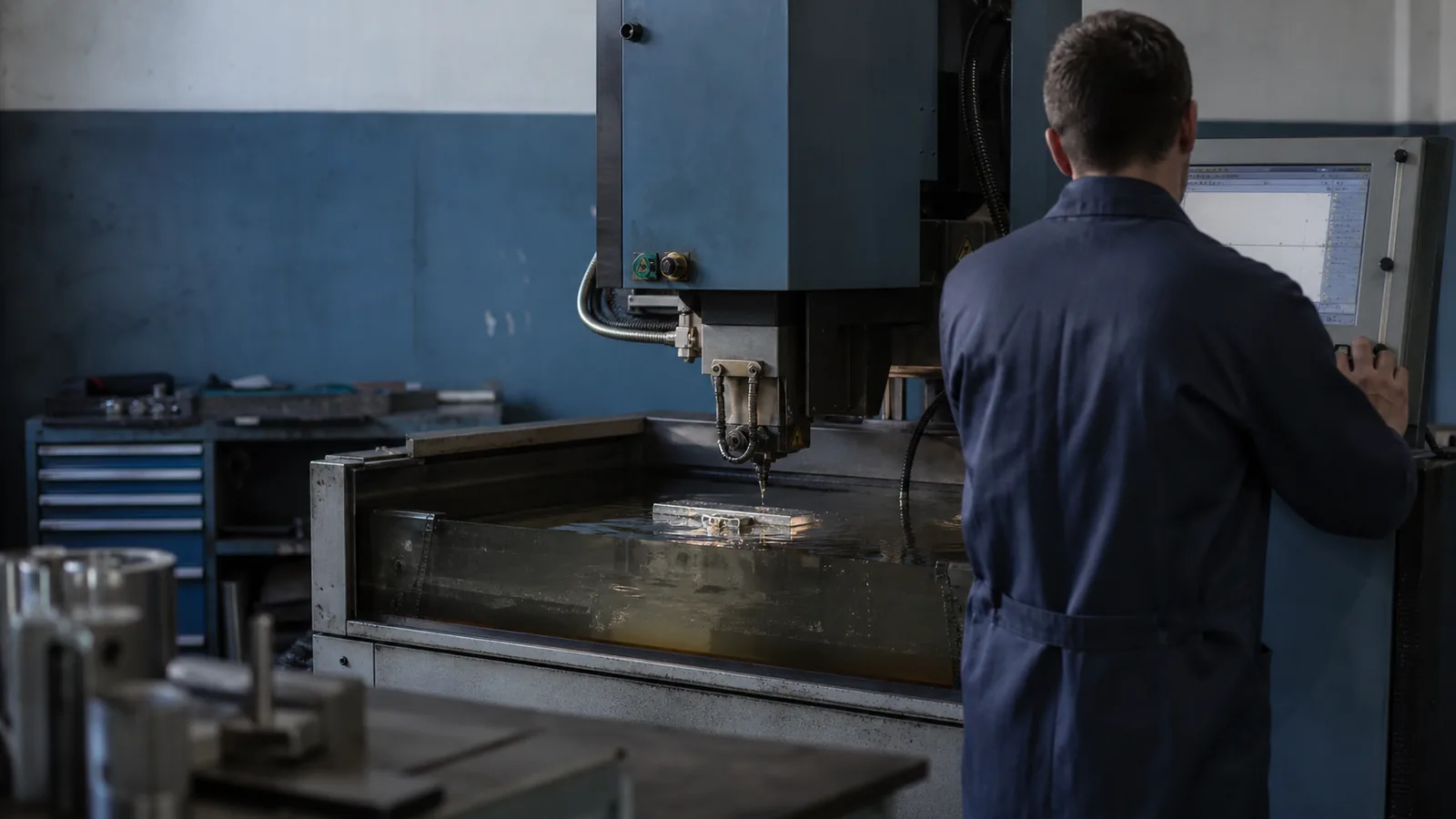

La machine d’électroérosion à fil fonctionne dans un environnement immergé dans un diélectrique*, souvent de l’eau déionisée. Cela permet de refroidir la zone de coupe et de laver les particules érodées. Le fil, enroulé sur des bobines, est guidé par des rouleaux et se déplace le long de la trajectoire programmée. Une série d’étincelles contrôlées est générée entre le fil et la pièce, créant de petites cavités qui, cumulées, découpent le matériau selon la forme désirée. Comme on peut le voir sur les sites des entreprises spécialisés en matière d’usinage à l’image de l’atelier Grare, l’électroérosion à fil permet d’usiner avec une grande précision.

Applications et avantages de l’électroérosion à fil

L’électroérosion à fil est particulièrement avantageuse pour la découpe de métaux durs ou de formes complexes qui seraient difficiles à obtenir avec d’autres méthodes d’usinage. Elle est couramment utilisée dans l’industrie des moules et matrices, où la précision et la finition de surface sont primordiales. Les secteurs d’activité susceptible d’avoir recours à cette technique, sont divers et variés. En effet, cela peut concerner le monde de l’aérospatial, de l’automobile ou encore de la médecine qui peuvent exploiter cette technologie pour produire des composants aux formes complexes et aux spécifications précises, répondant ainsi à des exigences rigoureuses de performance et de fiabilité. Les moules et matrices bénéficient particulièrement de cette technologie car elle permet de créer des cavités et des formes détaillées avec une précision inégalée. Les pièces des avions des automobiles, des appareils de levage, de machines industrielles diverses et variées… sont souvent fabriqués à partir de matériaux résistants qui doivent être usinés avec la plus grande précision de manière à améliorer leur performance et leur durabilité.

Un des principaux avantages de cette méthode d’usinage très particulière est sa capacité à découper des matériaux très durs, comme les alliages de titane et les aciers trempés, sans endommager la pièce de travail par des forces mécaniques. De plus, cette méthode permet de réaliser des découpes très fines et précises avec une excellente qualité de surface, réduisant ainsi le besoin de finitions supplémentaires. Elle offre également la possibilité de découper des formes très complexes avec des angles vifs et des contours détaillés.

Limitations et considérations de l’électroérosion à fil

Bien évidemment, comme toutes les techniques de ce type, l’électroérosion à fil si elle présente de nombreux avantages, comporte aussi forcément quelques contraintes et autres limitations. La découpe par électroérosion peut s’avérer plus lente que certaines méthodes mécaniques de découpe. Ainsi, les entreprises qui doivent solliciter les entreprises d’usinage devront peut-être opter pour une autre méthode si elles veulent rester suffisamment rentable pour des productions de masse dans lesquelles la vitesse est un facteur clé. De plus, cette technique est limitée aux matériaux conducteurs, ce qui exclut les plastiques, les céramiques et d’autres matériaux non conducteurs.

Une méthode d’usinage qui requiert une grande expertise

L’électroérosion à fil requiert également une gestion attentive des paramètres tels que la tension et l’intensité des étincelles, ainsi que la vitesse de déplacement du fil. Une bonne gestion de ces paramètres est impérative pour éviter des défauts de surface ou des inexactitudes dimensionnelles.

Innovations et évolutions récentes dans l’électroérosion à fil

Les avancées technologiques ont permis de surmonter certaines des limitations traditionnelles de l’électroérosion à fil. Les machines modernes sont dotées de systèmes de contrôle numérique avancés qui optimisent les paramètres de coupe en temps réel, améliorant ainsi la précision et la vitesse de production. Les innovations dans les matériaux de fil, comme les fils enduits de zinc, ont également amélioré la qualité de coupe et la durée de vie des consommables.

En outre, les nouvelles techniques de fabrication additive combinées à l’électroérosion à fil permettent la production de pièces hybrides, combinant des caractéristiques de différents procédés de fabrication pour obtenir des performances supérieures. L’intégration de la simulation numérique et de l’intelligence artificielle dans la programmation des machines EDM ouvre également des perspectives pour des processus plus autonomes et efficaces même s’il faudra bien sûr une vigilance attentive de la part des opérateurs experts en la matière.

Impact environnemental et durabilité de l’électroérosion à fil

L’impact environnemental de l’électroérosion à fil est une considération de plus en plus importante. C’est la raison pour laquelle les entreprises consentent à de nombreux efforts de manière à minimiser leur impact à cet égard. De plus, l’électroérosion à fil permet de réduire les déchets de matériau, car elle est capable de découper avec une grande précision et minimiser les pertes.

Résumé des avantages de l’électroérosion par rapport à d’autres techniques

Avantages de l’électroérosion à fil	Explications
Aucune force mécanique sur la pièce	Réduction du risque de déformation, idéal pour les pièces fragiles ou fines.
Précision exceptionnelle	Tolérances strictes atteignables, souvent de l’ordre de quelques microns.
Qualité de surface supérieure	Surfaces lisses, minimisant ou éliminant le besoin de finition supplémentaire.
Capacité à produire des formes complexes	Permet la création de géométries internes et de conceptions sophistiquées impossibles avec des outils conventionnels.

Diélectrique définition

Plus haut dans cet article, vous avez vu le terme de diélectrique et vous vous demandez peut-être de quoi il s’agit ?

Un diélectrique est un matériau isolant qui ne conduit pas l’électricité et est utilisé pour diverses applications électriques et électroniques. En électroérosion à fil, le diélectrique joue un rôle essentiel en agissant comme un isolant entre le fil et la pièce de travail, permettant ainsi la formation contrôlée d’étincelles nécessaires à la coupe du matériau. Il maintient la zone de travail propre en éliminant les particules de métal érodées, refroidit à la fois le fil et la pièce pour éviter la surchauffe, et améliore la précision et la qualité de la coupe. Les types courants de diélectriques utilisés dans cette méthode d’usinage incluent l’eau déionisée et des huiles spécifiques, qui sont choisies en fonction de leurs propriétés de conduction thermique, de viscosité et de stabilité chimique.

L’eau déionisée est souvent privilégiée pour ses propriétés non corrosives et sa capacité à refroidir efficacement la zone de coupe. D’autres fluides diélectriques peuvent être sélectionnés pour leurs caractéristiques spécifiques qui optimisent les performances des machines EDM, comme une meilleure élimination des débris ou une réduction de l’usure des électrodes. La sélection du bon diélectrique est essentielle pour garantir une opération EDM efficace et pour obtenir des résultats de haute précision.
